Oconnor 1040 fluid head

OConnor 1040 fluid head 是適用於影視攝影機組的 100mm 油壓頭，提供平移與俯仰運鏡控制。

此型號採用無段式平移／俯仰油壓阻尼，可依拍攝需求調整運鏡阻尼感，協助進行較平順、可控的鏡頭移動。

OConnor Sinusoidal Counterbalance 平衡系統可在整個俯仰範圍內提供平衡，並可向下調整至零配重；搭配合適的攝影機配置時，有助於調整拍攝角度。適合電影、廣告、紀錄片及其他需要三腳架定點運鏡的影視拍攝工作。

主要特色

• 無段式油壓阻尼
  平移與俯仰阻尼可連續調整，讓操作人員依鏡頭移動需求設定控制手感。
• Sinusoidal Counterbalance 平衡系統
  在俯仰行程內提供平衡設定，並支援從零配重開始調整，以因應不同重量的攝影機配置。
• 100mm 球碗底座
  可搭配 100mm 腳架系統使用，適合作為影視器材三腳架配置中的油壓頭。
• Large Europlate 快拆平台
  採用 Large Europlate Quick Release 平台，便於在拍攝配置中安裝與拆卸相容的攝影機承板。

規格摘要

Oconnor 1040 fluid head 是用於攝影機支撐系統的油壓雲台，提供連續可調的水平與俯仰阻尼，並採用 Sinusoidal Counterbalance 平衡系統。

它可支援重心位於平台上方 125 mm 時、總重 0 至 20 kg 的攝影機配置，俯仰範圍為正負 90°；適合需要在不同負載配置間取得穩定運鏡的影片拍攝工作。

租借時可依現場相機、鏡頭與配件的總重量及重心確認是否適用，並搭配相容的 100 mm 腳架系統使用。

適用拍攝情境

• 訪談拍攝：適合以固定機位進行人物訪談，利用可調阻尼控制水平與俯仰移動，方便在受訪者與畫面細節之間平順取景。
• 商業攝影與廣告拍攝：適合需要精準控制鏡頭移動的廣告影片製作；平衡系統可在俯仰範圍內維持平衡，利於依分鏡執行運鏡。
• 劇情短片與影視製作：適用於需在拍攝現場使用較重或較輕攝影機配置的工作，可在 0 至 20 kg 的官方額定負載範圍內調整配置。
• 紀錄片拍攝：適合以腳架支撐進行觀察式畫面或跟隨主體的平移、俯仰拍攝，讓操作者依畫面節奏調整阻尼。
• YouTube 拍攝：適合重視機位移動穩定度的棚內節目、器材評測或人物內容拍攝；使用前應確認整組相機與配件重量符合負載條件。
• 多機位現場製作：可作為需要固定機位與可控運鏡的攝影支撐選擇，適合依不同鏡頭配置調整平衡後進行拍攝。

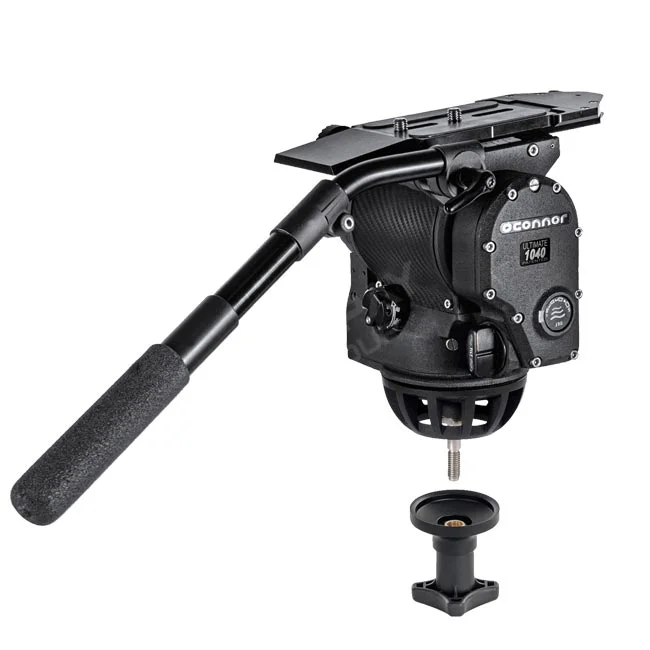

OConnor 1040 是採用 100mm 球碗底座的流體雲台，適用於搭配可承受雲台與完整酬載重量的三腳架使用。

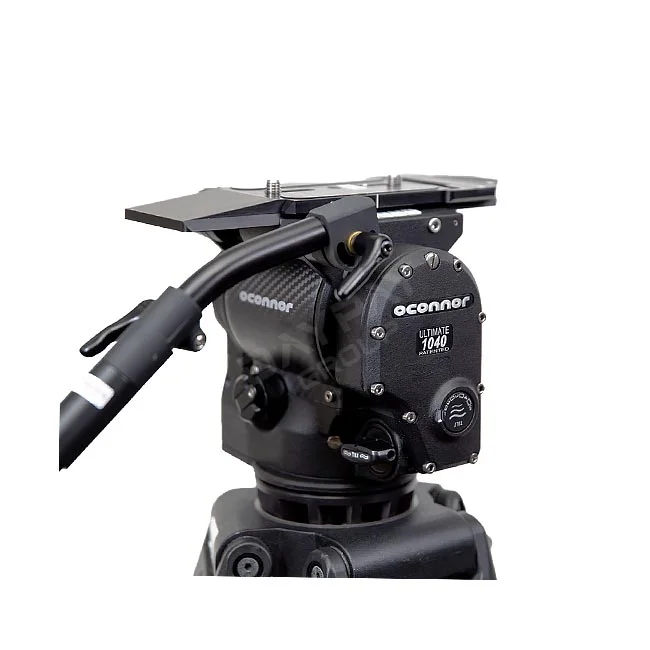

雲台具備可連續調整的平移與俯仰流體阻尼，兩軸阻尼調整範圍為 1 至 5；俯仰鎖定與平移鎖定可分別操作。

其 Sinusoidal Counterbalance 配重系統可在全俯仰範圍內調整，實際可平衡酬載須依攝影機配置與重心高度判定。

Oconnor 1040 fluid head 是採用 100 mm 球碗底座的影視油壓頭，適用於搭配相容的 100 mm 腳架系統使用。安裝前應確認腳架、雲台與完整攝影機配置能承受總重量，並將攝影機承板確實鎖固於 Large Europlate 快拆平台。其額定酬載會隨攝影機重心高度改變，因此不可只以器材總重量判定是否適用。

在平台上方重心為 125 mm 時，官方資料列示酬載範圍為 0 至 20 kg；重心較高時，可平衡的最大重量會降低。調整 Sinusoidal Counterbalance 與平移、俯仰阻尼後，先在安全範圍內確認俯仰角度能維持平衡，再進行拍攝運鏡。

本雲台俯仰範圍為 ±90°。變更鏡頭、電池、監看螢幕或其他配件後，整組重量與重心都可能改變，建議重新檢查平衡設定與鎖定狀態。

使用前確認

• 腳架相容性：使用 100 mm 球碗腳架，並確認其承載能力包含雲台與完整攝影機配置。
• 負載與重心：重心位於平台上方 127 mm 時，最大酬載為 20.4 kg；重心越高，可用酬載越低。
• 平衡設定：配重系統可由零配重起調整；更換配置後請重新設定，避免在俯仰時失去平衡。
• 鎖定操作：搬運、安裝或調整器材時，請確認平移與俯仰鎖定已依現場需要操作。

Oconnor 1040 fluid head 是採用 100mm 球碗底座的影視攝影機油壓雲台，供相容的 100mm 腳架系統使用。平移與俯仰軸皆採無段式流體阻尼，可依鏡頭移動需求連續調整操作阻力。OConnor Sinusoidal Counterbalance 平衡系統可在整個俯仰範圍內調整，並可向下調整至零配重；實際適用負載仍須依攝影機配置與重心高度確認。

運鏡與安裝

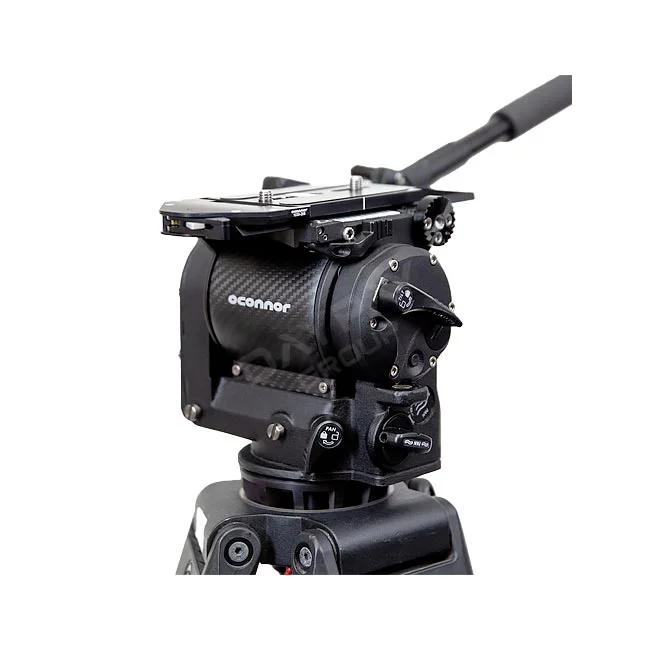

雲台具備獨立的平移與俯仰鎖定，俯仰範圍為 +90° 至 -90°。Large Europlate 快拆平台可用於安裝相容的攝影機承板，適合電影、廣告、紀錄片及定點運鏡等拍攝配置。
