SmallHD Ultra 5

一句話商品介紹

SmallHD Ultra 5 是一款 5 吋觸控式攝影機監看螢幕，具備 3000 nits 最高亮度與 PageOS 工具，適合拍攝現場進行影像監看與畫面設定操作。

商品說明

這款 SmallHD 5 吋螢幕採用 1920×1080、10-bit 顯示面板，讓使用者在機身或攝影機架上檢視畫面。高亮度螢幕有助於在明亮環境中查看影像；觸控操作搭配前方實體自訂功能按鍵，能依拍攝需求快速存取常用工具。它提供 HDMI 與 3G-SDI 連接，便於整合不同的拍攝訊號工作流程。透過乙太網路，並搭配另售的授權與線材，可支援 ARRI 與 Sony VENICE 的攝影機控制功能。

主要特色

• 3000 nits 最高亮度
  在戶外或高環境光場景中，協助拍攝團隊更清楚地監看畫面。
• 5 吋 1920×1080 10-bit 觸控螢幕
  兼顧機上監看所需的輕巧尺寸與細節檢視，並可透過觸控介面操作 PageOS 工具。
• 前方實體自訂功能按鍵
  可設定工作流程捷徑，在不便使用觸控時仍能快速調整螢幕操作。
• HDMI 與 3G-SDI 介面
  配備 HDMI 輸入／輸出與 3G-SDI 輸入及可切換輸入／輸出，可融入常見的攝影機監看配置。

SmallHD Ultra 5 是一款 5 吋觸控式機上監看螢幕，提供 1920×1080 顯示、3000 nits 最高亮度，以及 HDMI 與 3G-SDI 連接。它適合需要在拍攝現場即時確認畫面的人員，尤其是需要兼顧小型機身配置與戶外可視性的影片拍攝工作。前方實體自訂功能按鍵與觸控操作，讓使用者可依現場工作節奏進行畫面監看與操作。

適合的使用情境

• 戶外商業攝影與廣告拍攝
  3000 nits 高亮度螢幕適合日間外景監看，便於在明亮環境中查看相機輸出畫面。
• 婚禮攝影與活動紀錄
  5 吋機身可搭配機上拍攝配置使用，HDMI 與 3G-SDI 連接可因應不同攝影機的現場監看需求。
• 訪談拍攝與企業影片製作
  拍攝訪談或企業形象影片時，可透過外接螢幕確認構圖與畫面輸出，適合作為攝影器材租借清單中的機上監看選項。
• YouTube 拍攝與短影音製作
  需要自行操作相機、同時確認拍攝畫面的創作者，可利用觸控螢幕與前方按鍵進行現場監看。
• 劇組現場的攝影機監看
  支援 3G-SDI 輸入與可切換的 3G-SDI 輸入／輸出，適合採用 SDI 訊號流程的影片拍攝現場。
• HDMI 相機工作流程
  具備全尺寸 HDMI 輸入與輸出，適合以 HDMI 將相機訊號送至機上螢幕，並延續至其他監看設備的拍攝配置。

SmallHD Ultra 5 是一款 4.97 吋 IPS LCD 觸控式攝影監看螢幕，解析度為 1920 × 1080、16:9 比例。螢幕最高亮度為 3,000 nits，對比度為 1,000:1，色域為 97% Rec.709。影像介面提供 3G-SDI 與全尺寸 HDMI Type-A 的輸入及輸出，並可透過 3.5 mm 立體聲耳機插孔監聽音訊。

[Inter BEE 2022展示レポート] SmallHD：Cine 5/ULTRA 5

PRONEWS / 1:41

這段影片在 Inter BEE 2022 展覽中介紹了 SmallHD Ultra 5 監視器。影片展示了其 5 吋螢幕、觸控介面操作以及機身上的搖桿控制功能。

• 0:55 SmallHD Ultra 5 介紹

SmallHDがSmart 5シリーズを発売 - PageOS 5搭載の5インチオンカメラモニター

CineD Japan / 10:10

這段影片介紹了 SmallHD 全新的 Smart 5 系列 5 吋專業監視器，其中包含 Ultra 5、Cine 5 與 Indie 5 三款型號。影片詳細解說了 Ultra 5 的各項規格，包括 3000nits 高亮度、豐富的連接埠以及 PageOS 5 軟體功能。

• 1:38 Smart 5 系列介紹
• 1:48 Ultra 5 規格與亮度介紹
• 5:02 連接埠與介面說明

SmallHD Ultra 5 是一款 5 吋觸控式攝影機監看螢幕，具備 1920 × 1080 顯示與最高 3000 nits 亮度。使用前請依現場訊號流程確認 HDMI 或 3G-SDI 的連接方式與輸出格式；官方快速入門指南列示 HDMI 視訊訊號最高為 4Kp30、SDI 視訊訊號最高為 1080p60。螢幕採 2-pin 鎖定式電源輸入，規格為 10–34V DC、2.1A，接電前應確認外接電源與接頭相容。

連接與操作

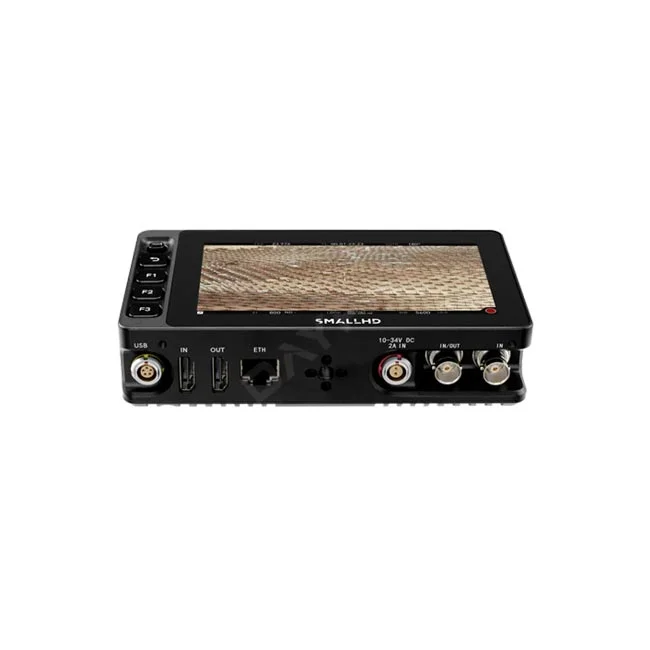

• 本機設有 1 組全尺寸 HDMI 輸入與 1 組 HDMI 輸出，以及 1 組 BNC 3G-SDI 輸入與 1 組可選輸入／輸出的 BNC 3G-SDI 端子；接線前請確認訊號方向。
• 前方配有搖桿返回鍵與 3 個自訂功能按鍵，可搭配觸控介面操作 PageOS 工具。
• 如需使用乙太網路攝影機控制功能，ARRI 與 Sony VENICE 的控制授權及線材為另售項目，請先確認所需配件是否已備妥。

使用環境

官方產品頁標示操作溫度為 32°F 至 105°F（約 0°C 至 41°C），收納溫度為 0°F 至 120°F（約 -18°C 至 49°C）。高亮度顯示適合明亮環境監看，但仍應依拍攝現場的供電、訊號與安裝配置進行確認。

SmallHD Ultra 5 是一款 5 吋觸控式攝影機監看螢幕，採用 1920 × 1080 IPS LCD 面板，適合裝設於攝影機機身或拍攝架上進行畫面監看。

螢幕最高亮度為 3,000 nits，搭配 10-bit 顯示與 97% Rec.709 色域，可在高環境光的拍攝現場協助確認影像。

Ultra 5 支援 PageOS 工具與觸控操作，並設有前方搖桿、返回鍵及 3 個自訂功能按鍵，方便依工作流程快速調整監看設定。

訊號與操作配置

機身提供 3G-SDI 輸入與可切換輸入／輸出的 3G-SDI 端子，以及 HDMI 2.0 輸入與輸出；另有 3.5 mm 立體聲耳機插孔可供音訊監聽。RJ45 Ethernet 可用於相機控制功能，但相關授權與線材需另行搭配。
